Jalur Pencetakan Pengecoran Labu Otomatis Tekanan Tinggi

Garis Cetakan Otomatis Tekanan Statis Dari Pasir Hijau

Rincian Produk:

Teknik pencetakan tekanan statis mengacu pada aliran udara dengan teknologi pemadatan pemerasan muti-piston hidrolik, sesuai dengan kesulitan pemadatan, dapat memilih hanya pemadatan pemerasan multi-piston hidrolik atau aliran udara dan pemadatan suqeeze multi-piston hidrolik.

Tekanan statis memiliki keuntungan sebagai berikut.

1. Kemampuan tinggi untuk pemadatan pasir, kaku dancetakan padat, cocok untuk pembuatan coran kompleks.

2. Stabilitas dimensi dan kekasaran permukaan yang lebih baik.

3. Efisiensi pencetakan yang tinggi.

4.Pelat cetakan dengan tingkat pemanfaatan yang tinggi.

5. Kondisi kerja yang baik dan penghematan tenaga kerja,

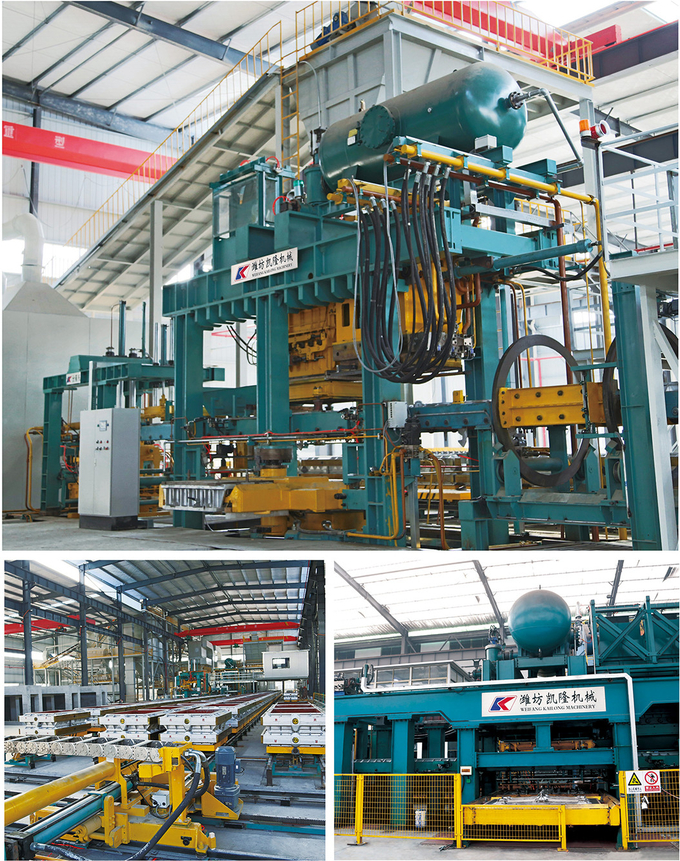

Mesin cetak otomatis tekanan statis perpisahan horizontal adalah salah satu produk utama dengan hak kekayaan intelektual independen dari Weifang Kailong.Sangat cocok untuk produksi blok silinder mesin, cangkang roda gila, drum rem, hub roda dan besi abu-abu lainnya, besi ulet dan coran baja yang cocok untuk ukuran kotak pasir.

Seluruh lini memiliki lebih dari 30 set mesin, kontrol listrik, peralatan hidrolik dan kotak pasir, mobil pallent.Ini termasuk jatuhan pasir, pemisahan kotak, pembersihan permukaan kotak dan rongga dalam, pemodelan, pembubutan, penggilingan gerbang, penggilingan lubang gas, penutupan kotak, pengetatan kait kotak, pendinginan pengecoran dan proses lainnya.Garis cetakan dibagi menjadi pasir jatuh, pemodelan, pengaturan inti, penuangan, pendinginan lima bagian.Dan memiliki manual, mesin tunggal otomatis, otomatis, tanpa cetakan, tanpa pasir, tanpa pasir, tanpa tiupan, tiupan pasir + pemadatan tiupan, pemilihan saluran pendingin dan sistem kerja lainnya

Desain unik pers multiram
Untuk perawatan yang mudah dan akses gratis ke silinder hidrolik aliran udara memeras mesin cetakan pasir hijau menggunakan desain unik dari kepala pemerasan multi-ram, memperbaiki silinder hidrolik ke pelat baja mesin yang tebal.Dalam hal pemeliharaan yang diperlukan, pengelasan standar dapat memperbaiki pelat baja dasar ini;dan silinder dapat ditukar dengan mudah dan individual.

A. Proses mesin cetak

1. Labu Kosong diindeks ke stasiun cetakan mesin cetak
2. Pola guling putar atau antar jemput
3. Silinder pengangkat naik, dan bekisting, kotak pasir, dan rangka pra-pasir naik
4. Penambahan pasir kuantitatif
5. Keluarkan ember pasir sambil memindahkan multi-kontak ke dalam dan bersihkan permukaan atas kerangka pra-pasir
6. Silinder pengangkat naik lagi ke atas kencang
7. Pra-pemadatan dan pemadatan udara
8. Silinder pengangkat jatuh saat menyusun


B. Perputaran mesin

1. Perputaran mesin di bagian moulding
Putar kotak pasir 180 derajat untuk membuat sambungan cetakan menghadap ke atas

2. Turnover mesin di bagian core setting
Putar kotak pasir 180 derajat sebelum labu ditutupmesin

Yang terdiri dari

Blok rol yang dapat disesuaikan dengan rol yang berat dan keras yang bekerja dengan bantalan bola

C. Perangkat Pengeboran Downgate

Digunakan untuk menggiling gerbang atau riser pada titik yang ditentukan dalam pegangan


Yang terdiri dari

1. Motor hidrolik atau motor untuk berputar
2. Peredam motor servo dan penggerak pengontrol servo, penggerak roda gigi dan rak untuk arah X/Y
3. Mekanisme panduan garis lurus
4. Alat logam kekerasan tinggi yang dapat diganti
5. Dudukan alat pemotong
6. Silinder pengangkat hidrolik
7. Sistem katup dan sistem kontrol listrik

D. Perangkat pengeboran lubang angin

Digunakan untuk mengebor lubang pada cetakan pasir setelah pemadatan

Yang terdiri dari

1. Motor hidrolik atau motor untuk berputar
2. Peredam motor servo dan penggerak pengontrol servo, penggerak roda gigi dan rak untuk arah X/Y
3. Mekanisme panduan garis lurus
4. Alat logam kekerasan tinggi yang dapat diganti
5. Dudukan alat pemotong
6. Silinder pengangkat hidrolik
7. Sistem katup dan sistem kontrol listrik


E. Alat Pemisah Labu

Pindahkan labu ke palet untuk menutup labu

Yang terdiri dari

1. Perangkat pemandu
2. Alat pengangkat
3. Perangkat pemosisian untuk labu
4. Perangkat penutup penjepit labu
5. Sistem katup dan sistem kontrol listrik

F. Mesin Penuang

Cocok untuk produksi coran besi abu-abu dan besi ulet di lini produksi cetakan (termasuk jalur kotak dan non-kotak)

sebuah.Penggantian sendok: derek atau forklift
b.Kapasitas pengecoran: 1000kg-2500kg
c.Tingkat penuangan: 15-22kg / detik

Yang terdiri dari

1. Tas pengecoran berbentuk kipas
2. Mekanisme memiringkan servo
3. Pergerakan kendaraan dan sistem lintasan longitudinal dan horizontal
4. Mengontrol dan mengoperasikan sistem
5. Sistem yang aman
6. Unit kabel
7. Sistem inkubasi

G Transfer mobil & sistem kereta api

Digunakan untuk pengangkutan cetakan pasir dan palet di bagian cetakan dan bagian pendingin

Yang terdiri dari

1. Perangkat roda gigi dan rak yang digerakkan oleh peredam motor dengan rem penahan
2. Rel ringan 22kg/m
3. Mobil transisi dengan 4 roda berjalan, roda pemandu, dan baja persegi yang dipadamkan
4. Batasi perangkat untuk mobil transfer
5. Perangkat pengindeksan dan bantalan hidrolik yang dikendalikan oleh katup proporsional
6. Seret rantai
7. Sistem katup dan sistem kontrol listrik

H. Mesin pelubang

Untuk mengeluarkan cetakan dari labu, beroperasi dari atas, dirancang sebagai alat pengupasan

Yang terdiri dari

1. Alat pengangkat
2. Unit penggerak perjalanan
3. Pengangkat labu dan silinder pelubang
4. Mekanisme penyampaian dengan roller yang dikeraskan
5. Kerangka pendukung
6. Sistem katup dan sistem kontrol listrik

I. Mesin pemisah labu

Untuk mengangkat labu kosong dari gerbong transfer, memisahkan kope dan seret, menempatkan kope dan seret pada konveyor rol dan mengangkut lebih lanjut melalui jalur cetakan

Yang terdiri dari

1. Alat pengangkat
2. Perangkat pemandu
3. Menemukan perangkat untuk labu
4. Lepaskan perangkat penjepit
5. Sistem katup dan sistem kontrol listrik

G. Perangkat pembersih palet

Untuk membersihkan permukaan atas palet dari sisa pasir cetakan

Yang terdiri dari

1. Kerangka
2. Pisau yang bisa disesuaikan
3. Panduan slide untuk meja rol berat dengan bantalan bola
4. Weeping brush dengan pengikis depan yang dapat disesuaikan dan mampu mengayun ke atas dan ke bawah

K. Perangkat pembersih dinding bagian dalam

Kikis sisa pasir di dinding bagian dalam kotak pasir untuk mencegah pasir jatuh selama pencetakan.

Yang terdiri dari

1. Kerangka
2. Pegas torsi ROSTA dari Swiss.
3. Pengikis yang dapat disesuaikan
4. Perangkat pemandu
5. Alat pengangkat
6. Sistem katup dan sistem kontrol listrik

I. Roller conveyor, batang pengindeksan, batang bantalan

Untuk membawa labu satu per satu kotak di arena pacuan kuda, satu kotak pasir dilempar sekaligus;Untuk membuat kotak pasir berhenti perlahan untuk konstruksi Penyangga pasir dari meja gulung

Yang terdiri dari

1. Sistem catu daya hidrolik silinder oli dengan tekanan
2. Mendukung dan membimbing roller

M. Mekanisme penentuan posisi

memperbaiki palet di ujung jalur konveyor cor

Yang terdiri dari

1. Pelat dasar yang dapat dipindahkan
2. Pelat putar hidrolik
3. Sistem katup
4. sistem kontrol listrik

N. Sistem hidrolik

Menyediakan kekuatan utama untuk menjalankan garis cetakan

Yang terdiri dari

1. Stasiun hidrolik
2. Katup dan blok katup
3. Tangki minyak
4. Sistem kontrol suhu oli
5. Pemanas oli hidrolik
6. Set lengkap panel kontrol katup

O. Sistem kontrol elektronik

Untuk operasi otomatis jalur pencetakan, dan untuk perbaikan dan pemeliharaan operasi manual interlocking dan operasi instalasi non-interlocking

1. Siemens PLC, dengan layar sentuh dan jaringan Ethernet dll
2. Antarmuka manusia-komputer c
3. Plat timbangan
4. Komponen listrik tegangan rendah
5. Sistem kontrol PLC
6. Sistem kendali jarak jauh
